非晶納米晶合金帶材
1.鐵基納米晶合金帶材命名
◆ 采用鐵基納米晶合金帶材材質——帶材寬度命名方式,命名格式如下:
2. 性能特點
◆ 鐵基納米晶合金是一種新型軟磁合金材料,他是由金屬元素Fe、Cu、Nb和類金屬元素Si、B組成,特殊用途時還含有微量Mo、Ni、Co等金屬元素。采用國際先進的急冷快淬技術,將熔融金屬以106℃/s的速度直接冷卻,制成厚度為25~35m的鐵基非晶合金薄帶。該合金薄帶通過退火部分晶化處理,內部可均勻形成納米晶顆粒(直徑為10~20nm)和非晶相雙相組織結構,因此被稱為納米晶合金或超微晶合金,正是由于這種雙相結構使其具有優異的軟磁性能。
◆ 鐵基納米晶合金帶材具有高飽和磁感應強度、高的初始和最大導磁率、低矯頑力、低損耗、飽和磁致伸縮系數趨近零和優良的溫度穩定性,和坡莫合金以及Co 基非晶態合金不相上下,但卻有更高的飽和磁感應強度Bs (高達1.3 T),目前已大量替代硅鋼片、坡莫合金和鐵氧體,廣泛應用于電流系統和電子領域。
3. 應用領域
◆ EMC濾波器共模電感磁芯
◆ 高頻開關電源變壓器磁芯
◆ 高頻逆變變壓器磁芯
◆ 精密電流互感器磁芯
◆ 電力系統計量電流互感器磁芯
◆ 零序電流互感器磁芯
◆ 磁放大器磁芯

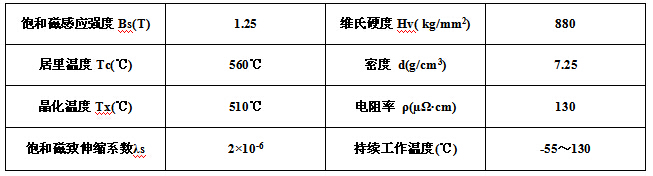

4. 鐵基納米晶合金基本性能
◆ 鐵基納米晶合金典型物理性能
居里溫度Tc(℃) 560℃ 密度 d(g/cm3) 7.25
晶化溫度Tx(℃) 510℃ 電阻率 ρ(μΩ·cm) 130
飽和磁致伸縮系數λs 2×10-6 持續工作溫度(℃) -55~130
◆ 鐵基納米晶合金退火后典型磁性能

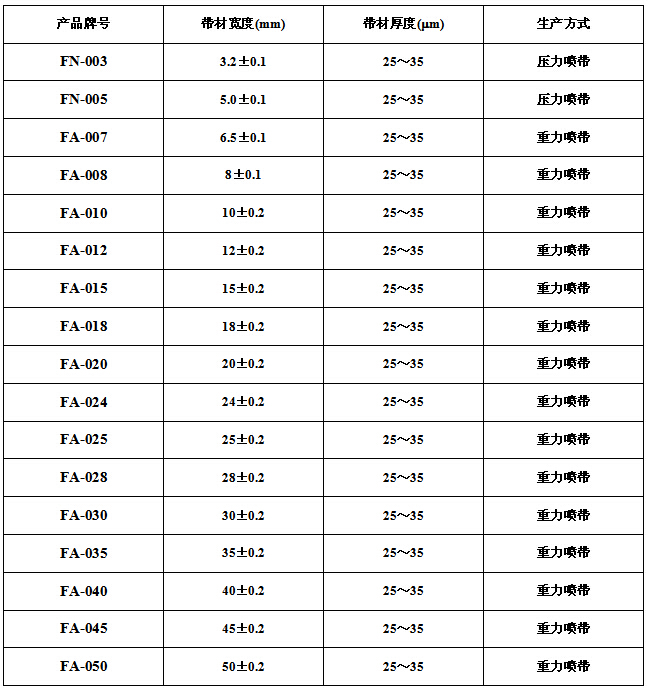

5. 鐵基納米晶合金帶材規格

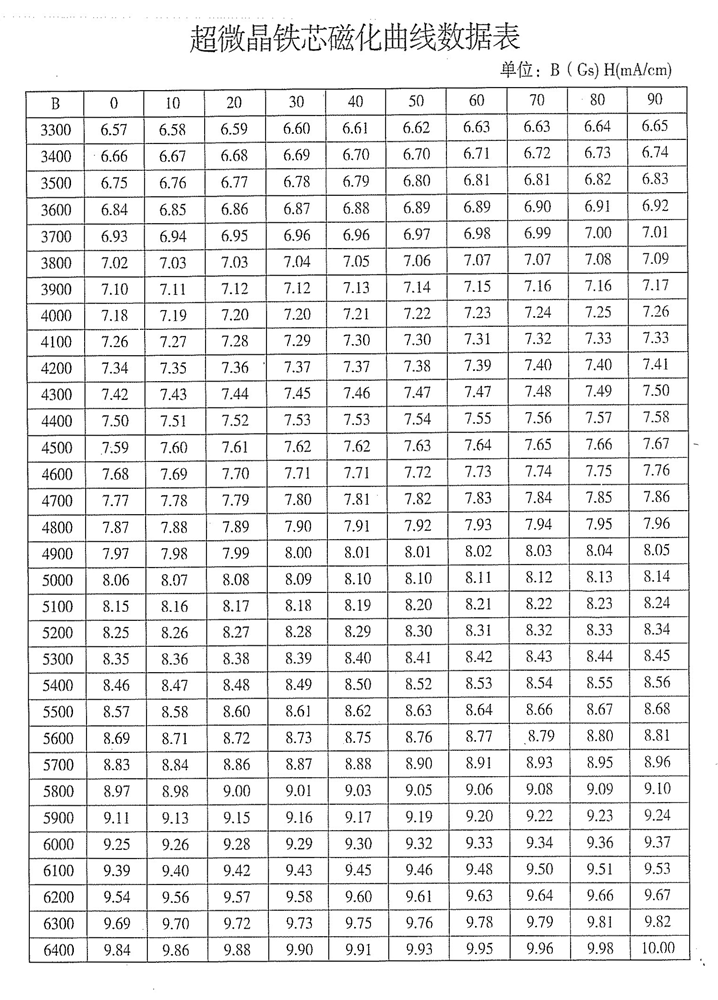

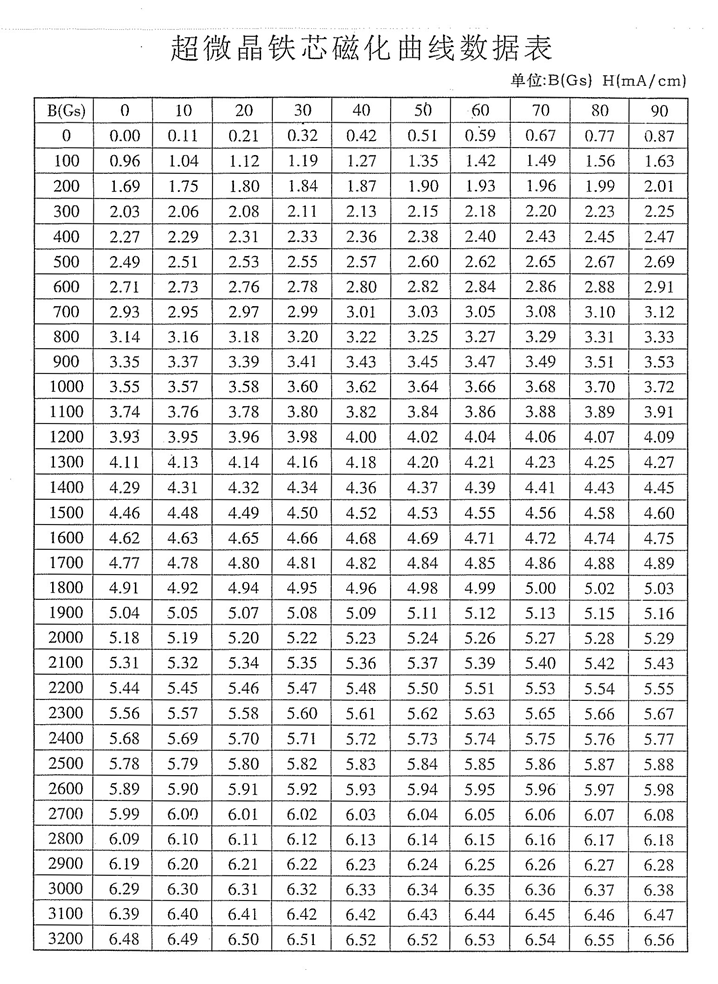

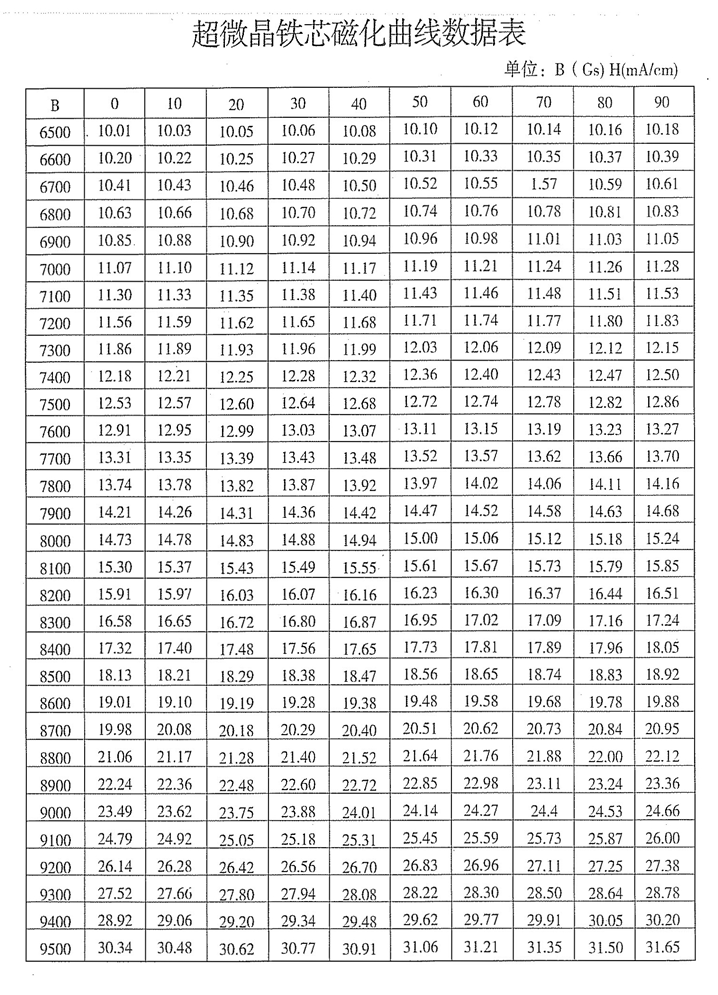

6. 鐵基納米晶合金帶材典型磁化曲線

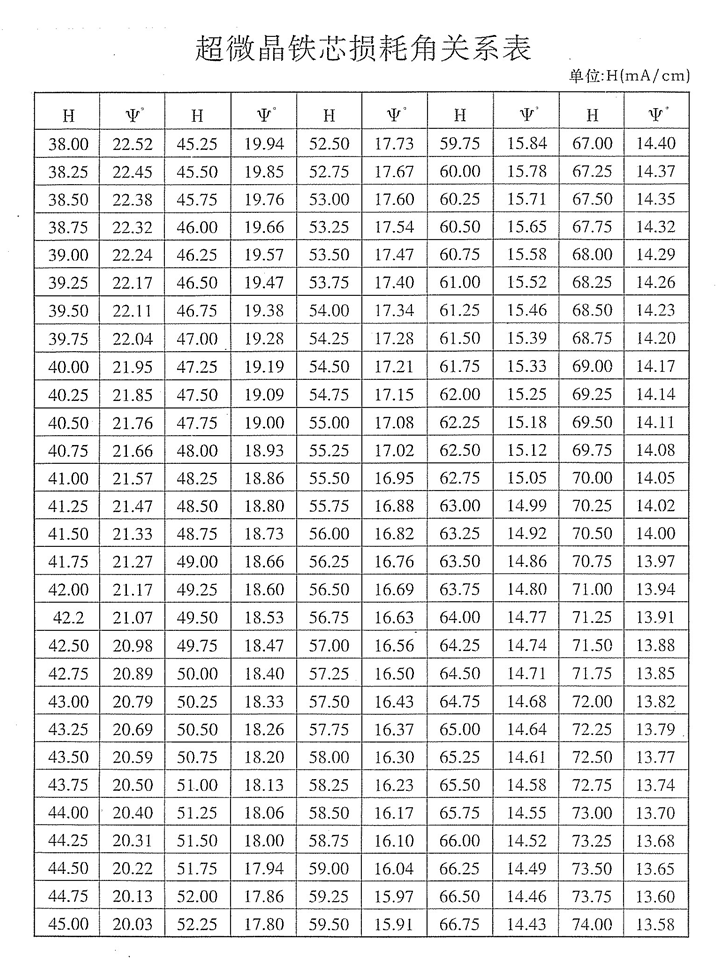

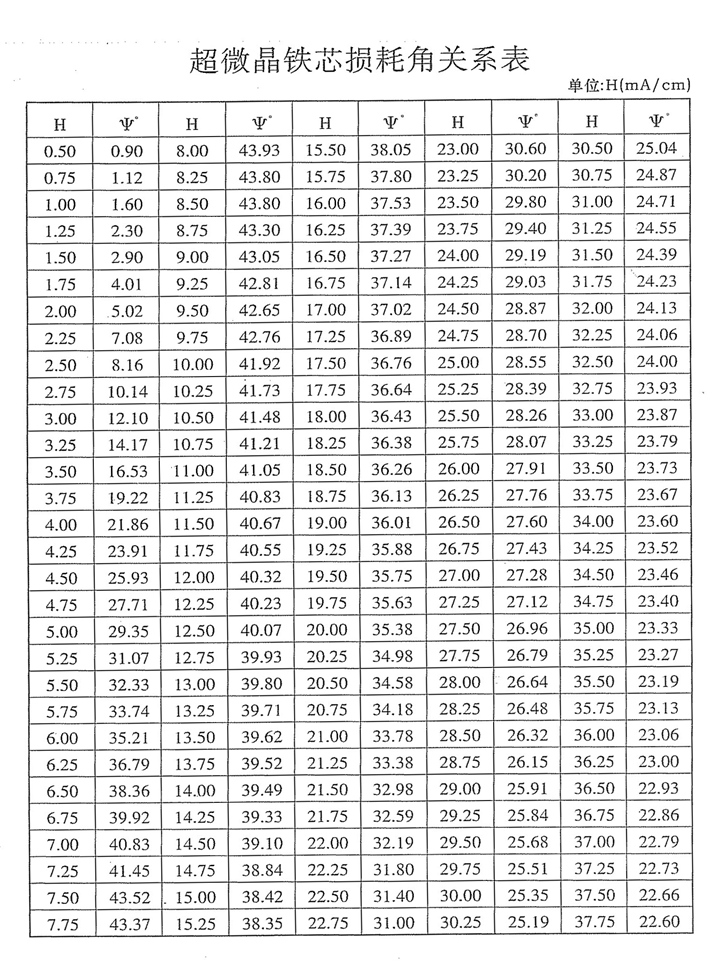

7. 鐵基納米晶合金帶材典型損耗角關系
