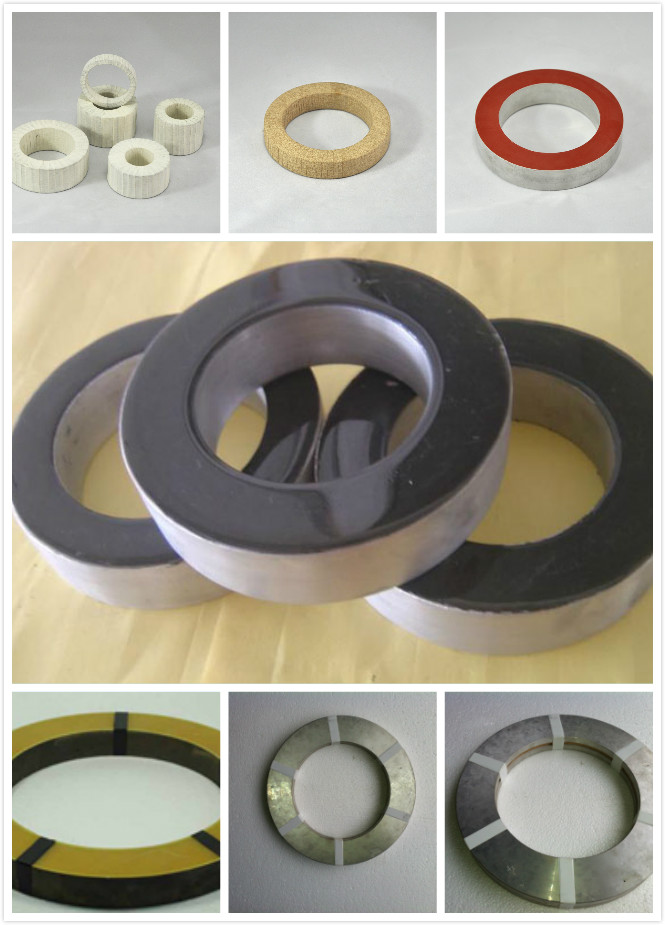

環形電力電流互感器磁芯

環形電力電流互感器磁芯

文字:[大][中][小] 2014-10-20    瀏覽次數:13611

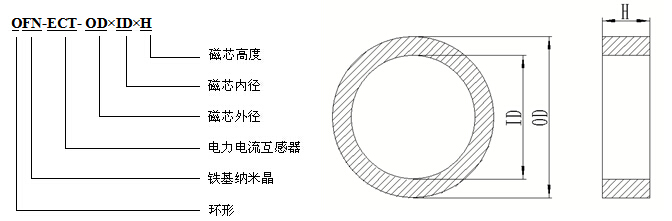

1.環形電力電流互感器磁芯命名


   ◆例如:OFN-ECT-012000800025表示外徑OD=120mm、內徑ID=80mm、高度H=25mm的鐵基納米晶環形電力電流互感器磁芯。
2.性能特點
   ◆ 高飽和磁感應強度——比坡莫合金電流互感器繞線少,重量輕,成本低,測量電流范圍更廣
   ◆ 高導磁率、低矯頑力——測量誤差小,靈敏度高
   ◆ 低損耗——硅鋼片、坡莫合金磁芯的理想替代材料
   ◆ 優良的溫度穩定性——可在工-55℃~130℃溫度范圍內長期工作
3.應用領域
  ◆ 電力系統電流互感器的重要作用就是當其初級有交流電流輸入時,其次級按比例輸出電流。主要應用于高壓、大電流發電廠和變電站安全快捷的測量和繼電器保護,電流互感器使測量和控制電路與被測量的高壓電路安全的分開。與傳統的鐵芯材料硅鋼和坡莫合金相比較,鐵基納米晶合金具有高磁導率、低損耗的明顯優勢,主要應用于環氧封套管式電流互感器,低壓、中壓、高壓開關設備,以及其他的電力傳輸和配電系統設備。
  ◆ 精度等級:0.5,0.5S,0.2,0.2S,0.1 ,應用于0.2、0.2S、0.1精度等級的精密電流互感器更具競爭力。
  ◆ 額定電壓:0.38,0.5,0.6,1,3,6,10,20,35,66,110,220,330,500,750和1000kV

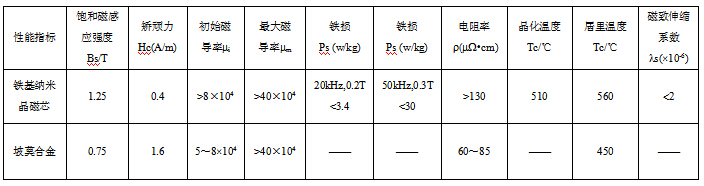

4.鐵基納米晶合金與坡莫合金基本磁性能對比

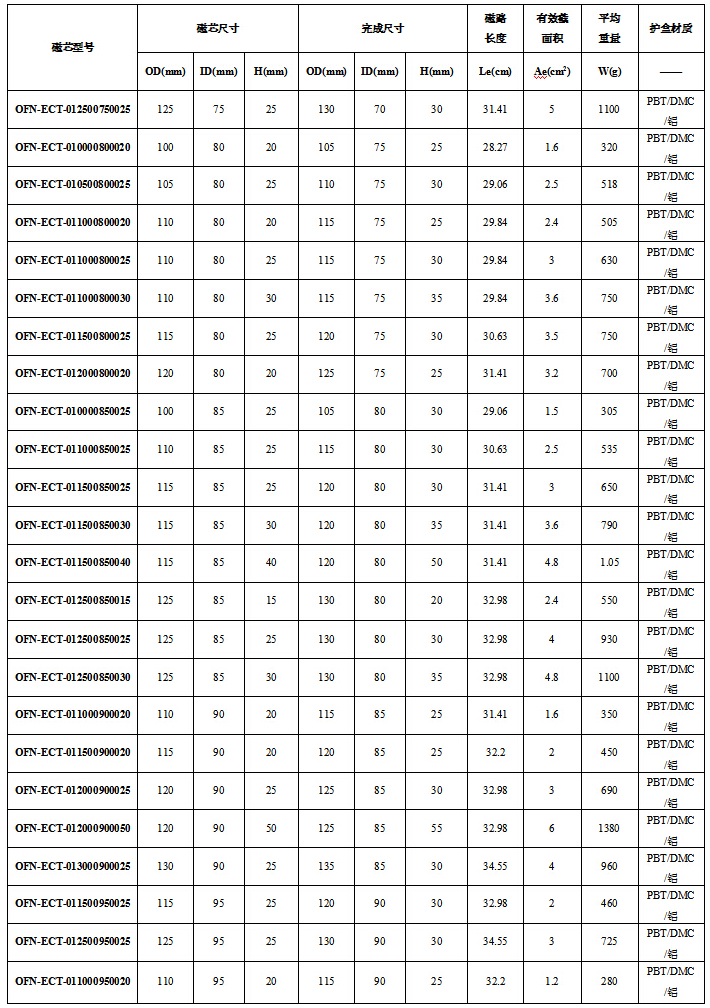

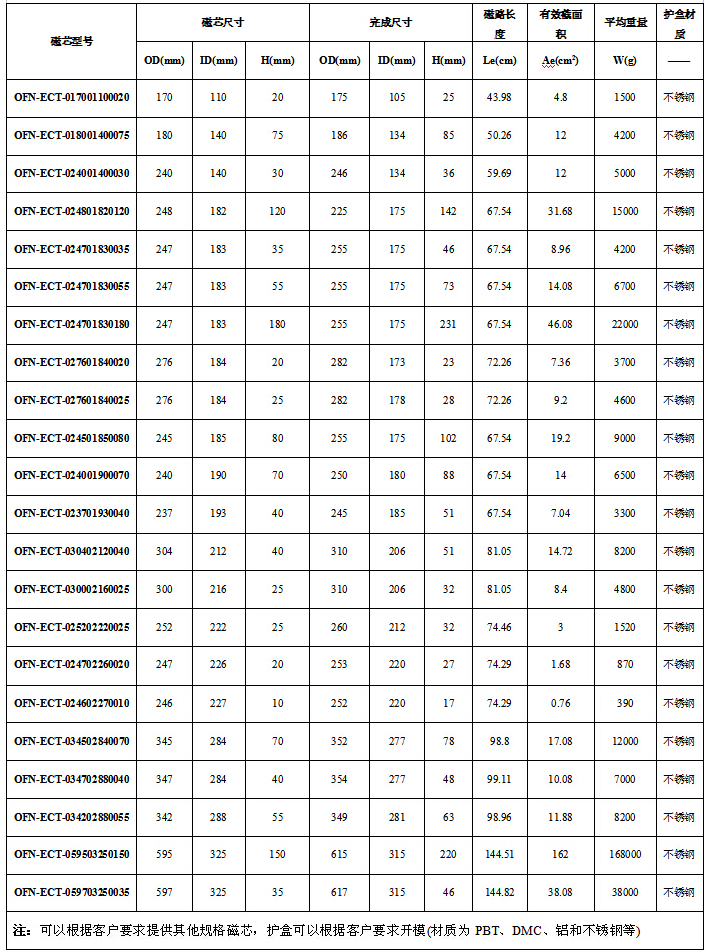

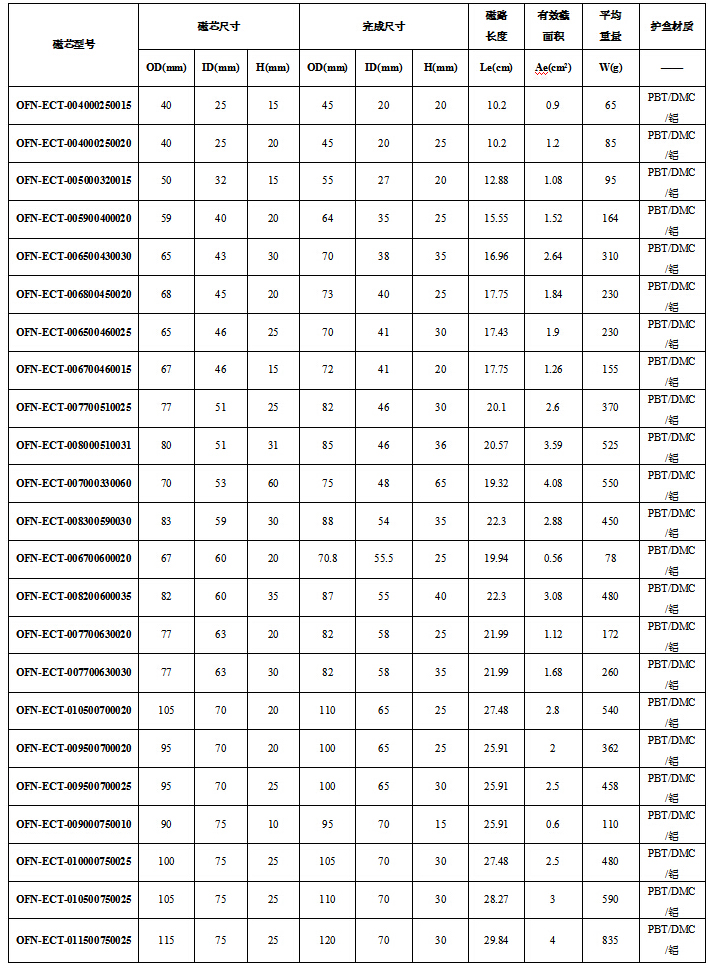

5. 典型磁芯規格

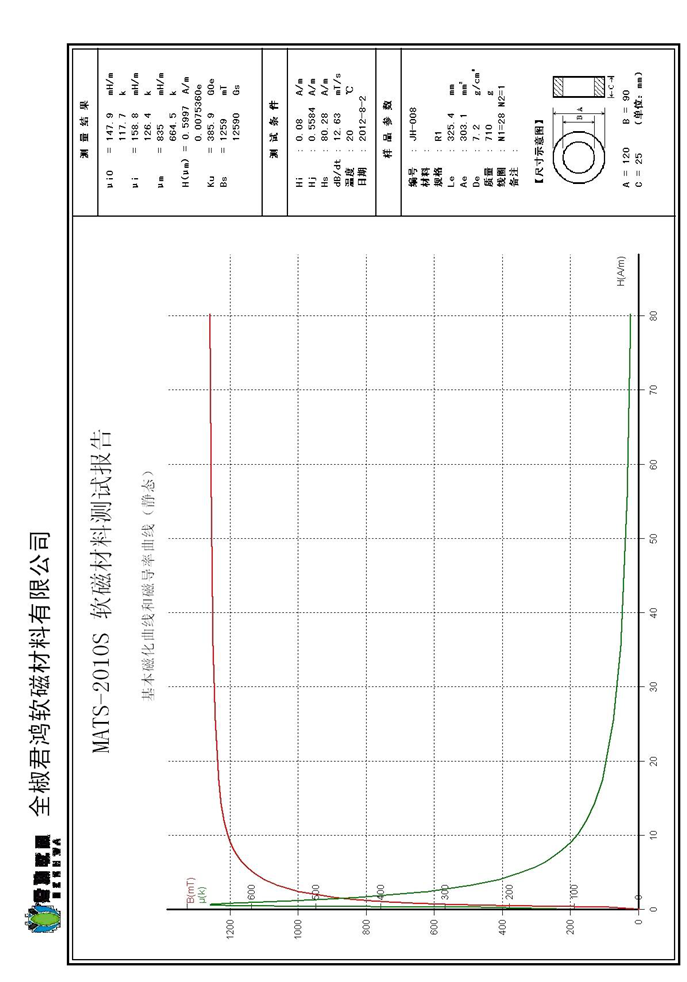

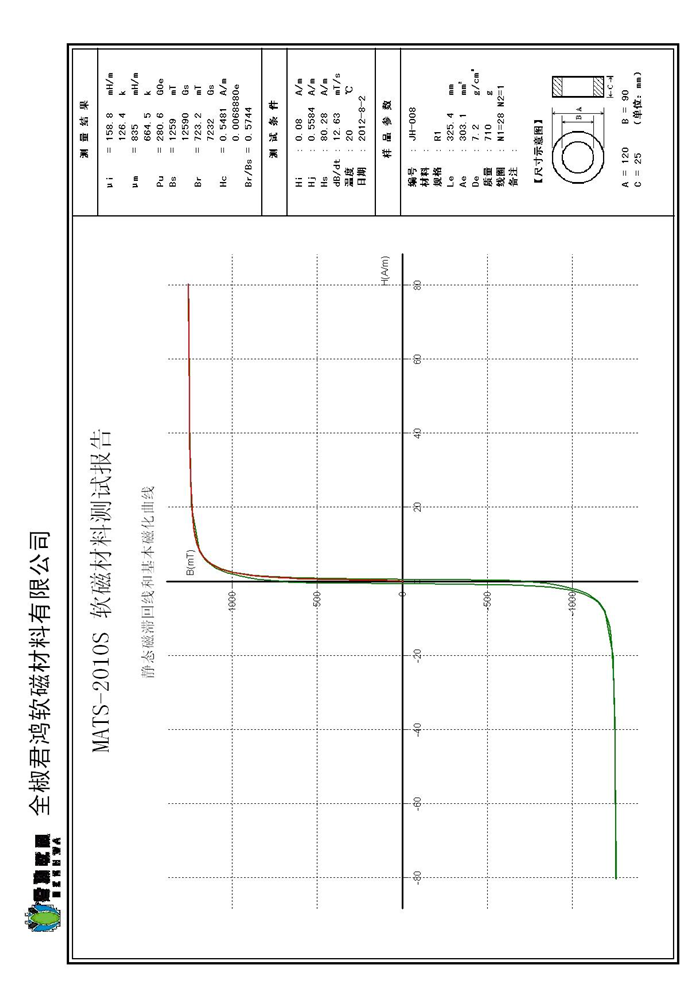

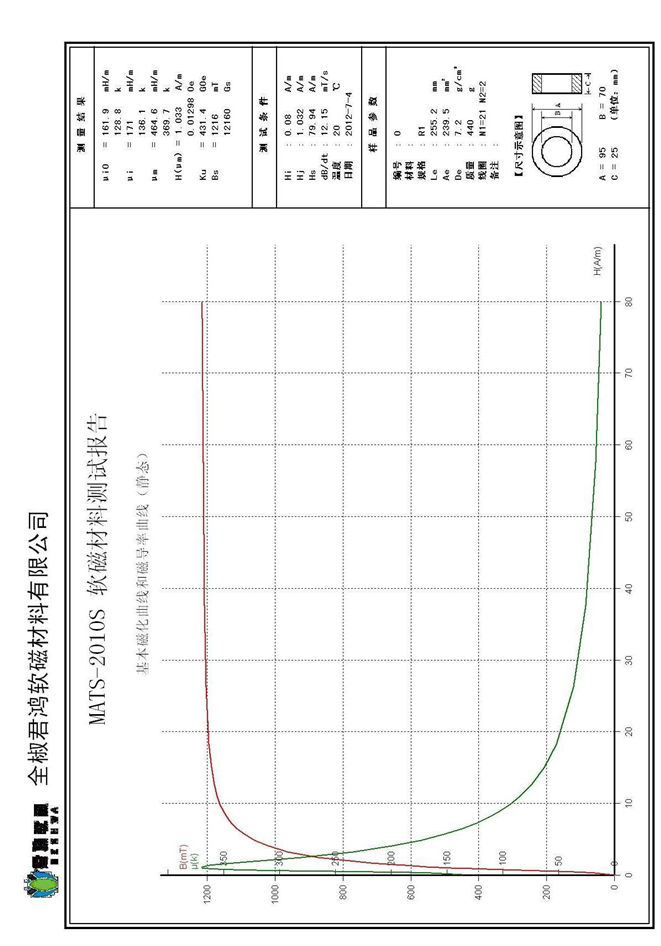

6. 典型磁芯磁化曲線和磁滯回線
